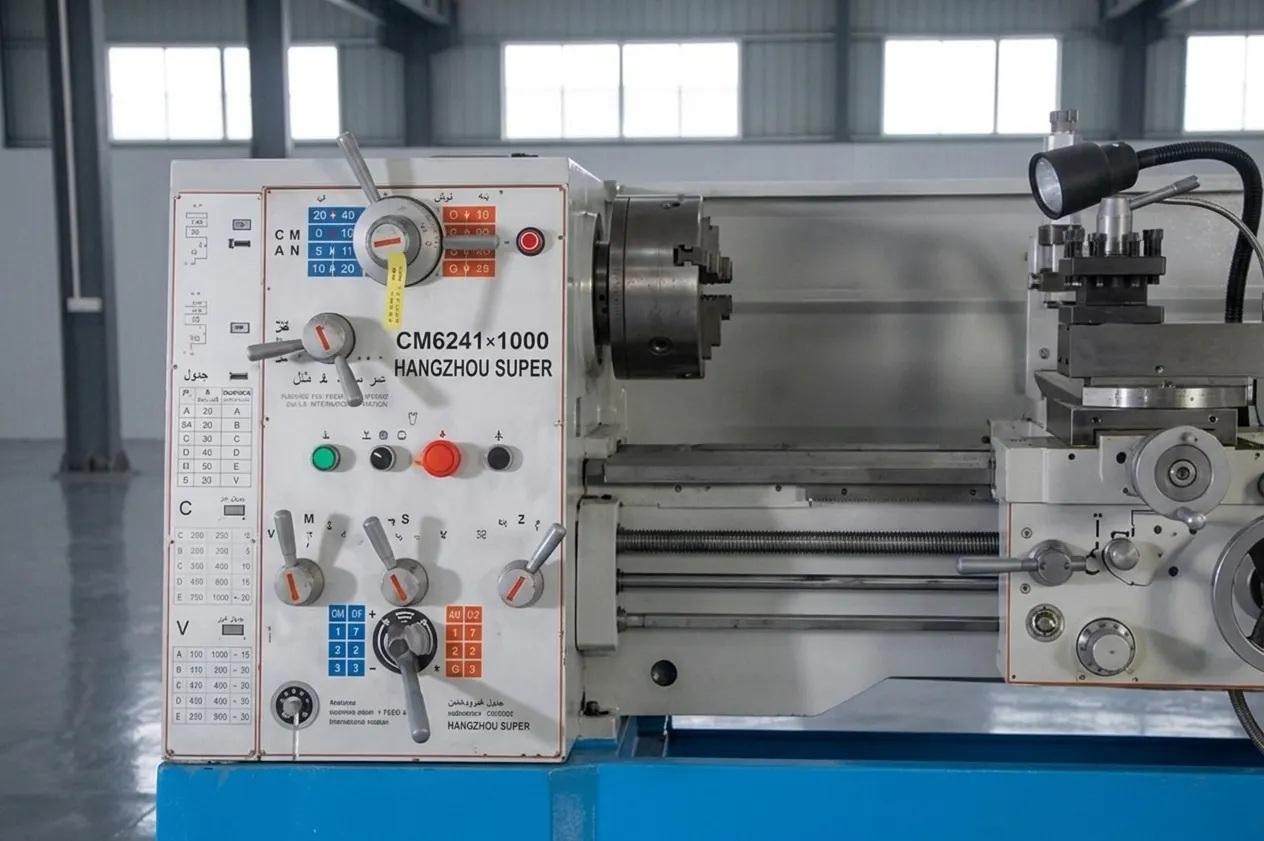

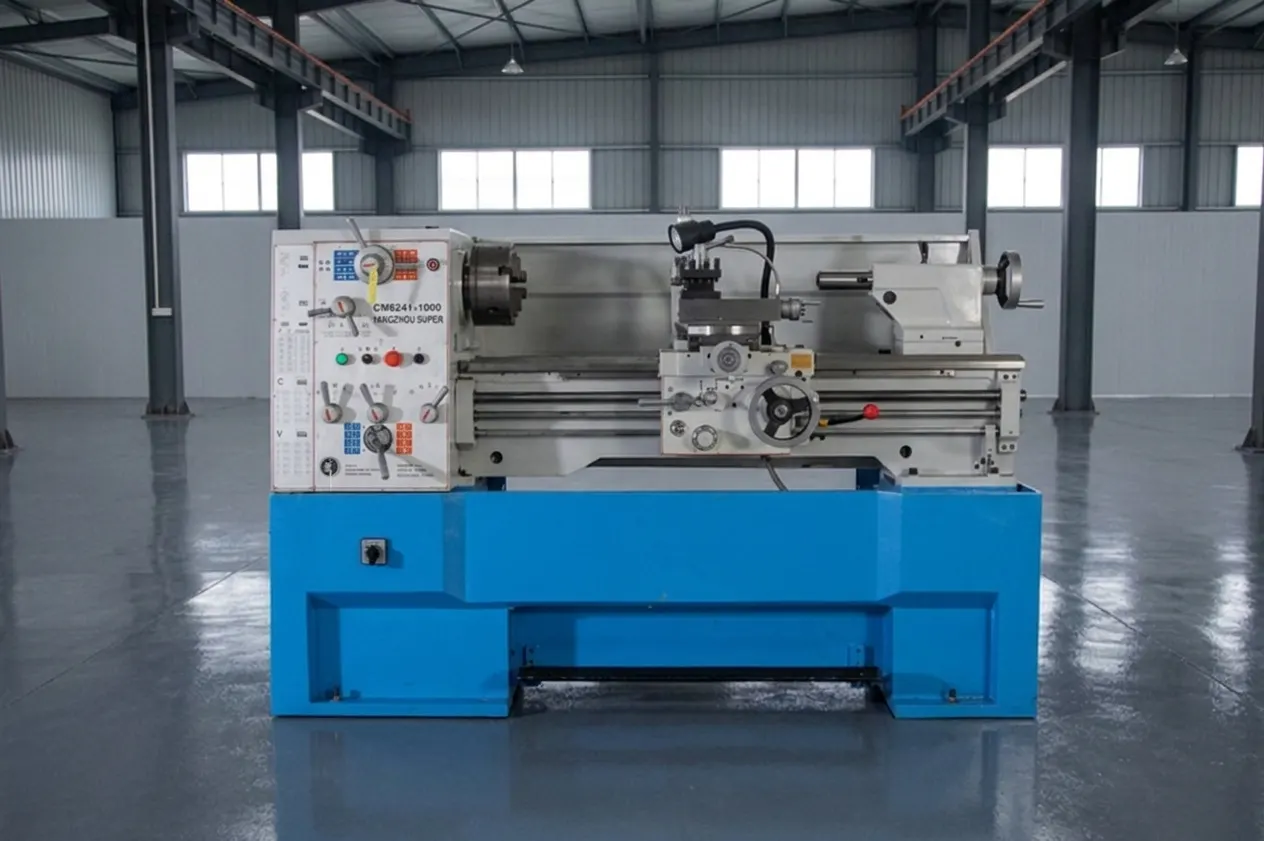

دستگاه تراش ۱ متر پایه چدن

Why This Machine

مشخصات فنی،انتخاب مطمئن کارگاه

در میان صدای منظم چرخش فلز و حرکت آرام ابزار، دستگاه تراش با قدرت و اطمینان مشغول کار است. هر قطعه که روی دستگاه قرار می‌گیرد، داستانی از دقت، تجربه و مهارت آغاز می‌شود و در پایان، فلزی خام به قطعه‌ای دقیق و کاربردی تبدیل می‌گردد. سال‌هاست که ماشین‌کاران به چنین دستگاه‌هایی برای ساخت، تعمیر و جان بخشیدن دوباره به قطعات صنعتی تکیه کرده‌اند. اینجا جایی است که هنر دست انسان و توان ماشین در کنار یکدیگر، نتیجه‌ای می‌سازند که از دل فلز متولد شده است.

• سازنده دستگاه Yangzhou Super Machine Tool Co.
• Ltd. چین است.
• نوع دستگاه تراش یونیورسال افقی و از نوع Gap Bed است.
• طول بین دو مرغک دستگاه در دو نسخه ۱۰۰۰میلی‌متر عرضه می‌شود.
• حداکثر قطر گردش روی ریل ۴۱۰ میلی‌متر است.
• قطر سوراخ عبوری اسپیندل ۵۲ میلی‌متر است.
• حداکثر قطر گردش روی ساپورت ۲۵۵ میلی‌متر است.
• حداکثر قطر گردش در قسمت گپ ۵۸۰ میلی‌متر است.
• طول مؤثر گپ دستگاه ۱۹۰ میلی‌متر است.
• ارتفاع مرکز اسپیندل از سطح بستر ۲۰۵ میلی‌متر است.
• عرض بستر دستگاه ۲۵۰ میلی‌متر است.
• دماغه اسپیندل از نوع D1-6 است.
• مخروط داخلی سوراخ اسپیندل Morse No.6 است.
• اسپیندل دستگاه دارای ۱۶ مرحله سرعت است.
• محدوده سرعت اسپیندل از ۴۵ تا ۱۸۰۰ دور بر دقیقه است.
• کورس طولی ساپورت فوقانی یا Compound Rest برابر ۱۴۰ میلی‌متر است.
• کورس عرضی ساپورت عرضی برابر ۲۱۰ میلی‌متر است.
• حداکثر ابعاد مقطع ابزار قابل نصب ۲۰×۲۰ میلی‌متر است.
• گام لیداسکرو دستگاه ۶ میلی‌متر یا ۴ رزوه در اینچ است.
• تعداد نرخ‌های پیشروی طولی ۳۹ حالت است.
• محدوده پیشروی طولی از ۰٫۰۵ تا ۱٫۷ میلی‌متر بر دور است.
• تعداد نرخ‌های پیشروی عرضی ۳۹ حالت است.
• محدوده پیشروی عرضی از ۰٫۰۲۵ تا ۰٫۸۵ میلی‌متر بر دور است.
• دستگاه قابلیت تراش رزوه متریک را دارد.
• تعداد رزوه‌های متریک ۳۹ حالت است.
• محدوده رزوه متریک از ۰٫۲ تا ۱۴ میلی‌متر است.
• دستگاه قابلیت تراش رزوه اینچی را دارد.
• تعداد رزوه‌های اینچی ۴۵ حالت است.
• محدوده رزوه اینچی از ۲ تا ۷۲ دنده بر اینچ است.
• دستگاه قابلیت تراش رزوه Diametral Pitch را دارد.
• تعداد رزوه‌های DP برابر ۲۱ حالت است.
• محدوده رزوه DP از ۸ تا ۴۴ دنده بر اینچ است.
• دستگاه قابلیت تراش رزوه مدول را دارد.
• تعداد رزوه‌های مدول ۱۸ حالت است.
• محدوده رزوه مدول از ۰٫۳ تا ۳٫۵ میلی‌متر است.
• قطر غلاف مرغک دستگاه ۵۰ میلی‌متر است.
• کورس غلاف مرغک ۱۲۰ میلی‌متر است.
• مخروط داخلی غلاف مرغک MT4 است.
• مرغک قابلیت تنظیم عرضی حدود ±۱۳ میلی‌متر را دارد.
• توان موتور اصلی دستگاه ۲٫۲ کیلووات است.
• موتور اصلی سه‌فاز است.
• توان پمپ خنک‌کاری ۰٫۱ کیلووات است.
• سیستم خنک‌کاری دستگاه به‌صورت استاندارد ارائه می‌شود.
• ابعاد کلی مدل CM6241×1000 حدود ۱۹۴۰×۸۵۰×۱۳۲۰ میلی‌متر است.
• ابعاد بسته‌بندی مدل ۱۰۰۰ میلی‌متری حدود ۲۰۶۰×۹۰۰×۱۶۴۰ میلی‌متر است.
• وزن خالص مدل ۱۰۰۰ میلی‌متری حدود ۱۱۶۰ کیلوگرم است.
• وزن ناخالص مدل ۱۰۰۰ میلی‌متری حدود ۱۳۵۰ کیلوگرم است.
• متعلقات استاندارد دستگاه شامل بوش کاهنده است.
• مرغک ثابت از متعلقات استاندارد دستگاه است.
• سه‌نظام سه‌فک از تجهیزات استاندارد دستگاه است.
• چهارنظام مستقل نیز همراه دستگاه ارائه می‌شود.
• صفحه‌نظام یا Faceplate جزو متعلقات استاندارد است.
• دستگاه به Steady Rest مجهز می‌شود.
• Follow Rest نیز از متعلقات استاندارد دستگاه است.
• مجموعه چرخ‌دنده‌های تعویضی برای تراش رزوه همراه دستگاه ارائه می‌شود.
• جعبه ابزار دستگاه نیز جزو تجهیزات استاندارد است.
• پایه دستگاه یا Bed Base در پیکربندی استاندارد وجود دارد.
• چراغ کار دستگاه به‌صورت استاندارد ارائه می‌شود.
• ترمز پایی از تجهیزات استاندارد دستگاه است.
• سیستم خنک‌کاری نیز به‌صورت استاندارد روی دستگاه نصب می‌شود.
