Precision Turning

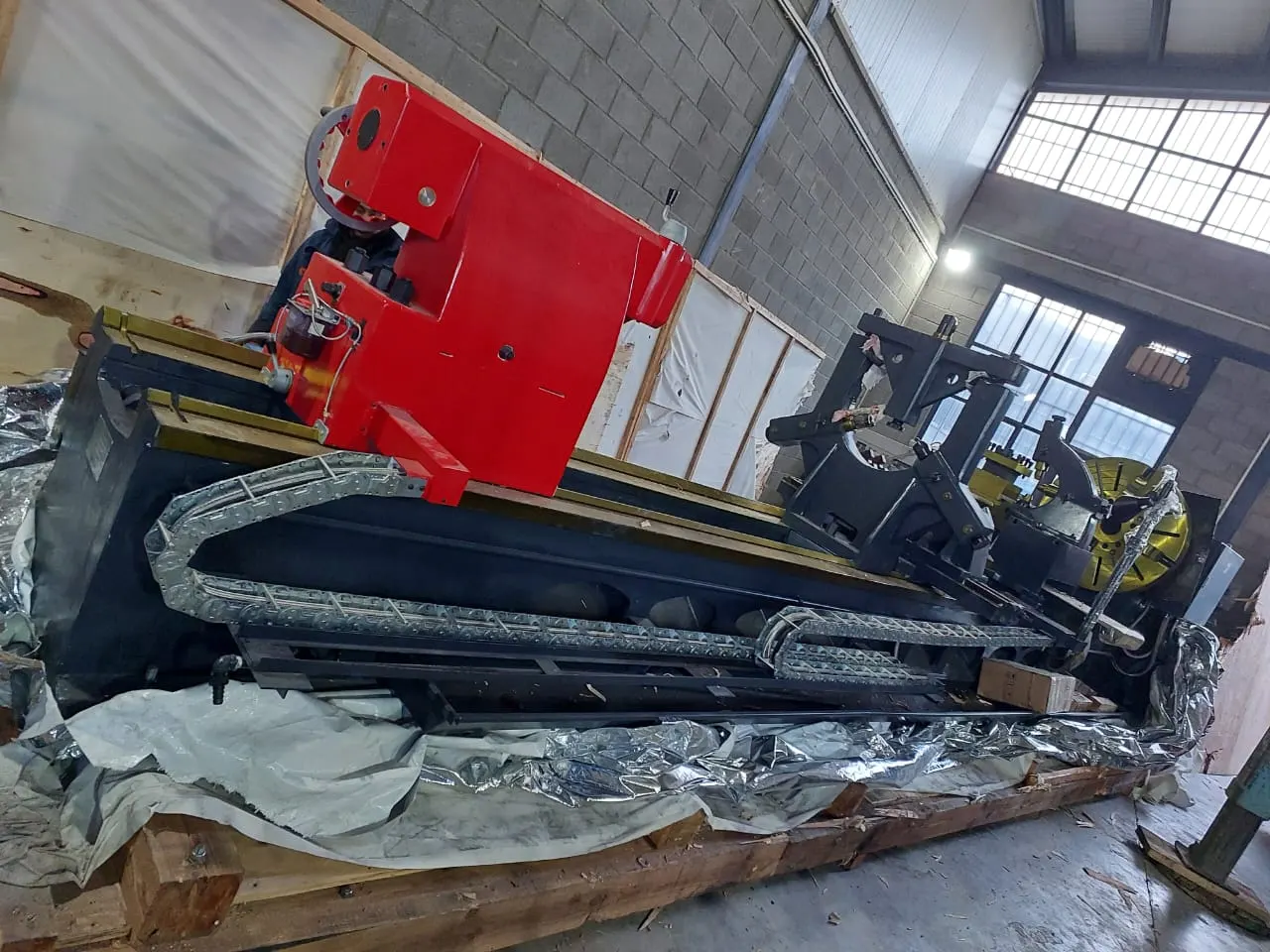

دستگاه تراش ۵ متر

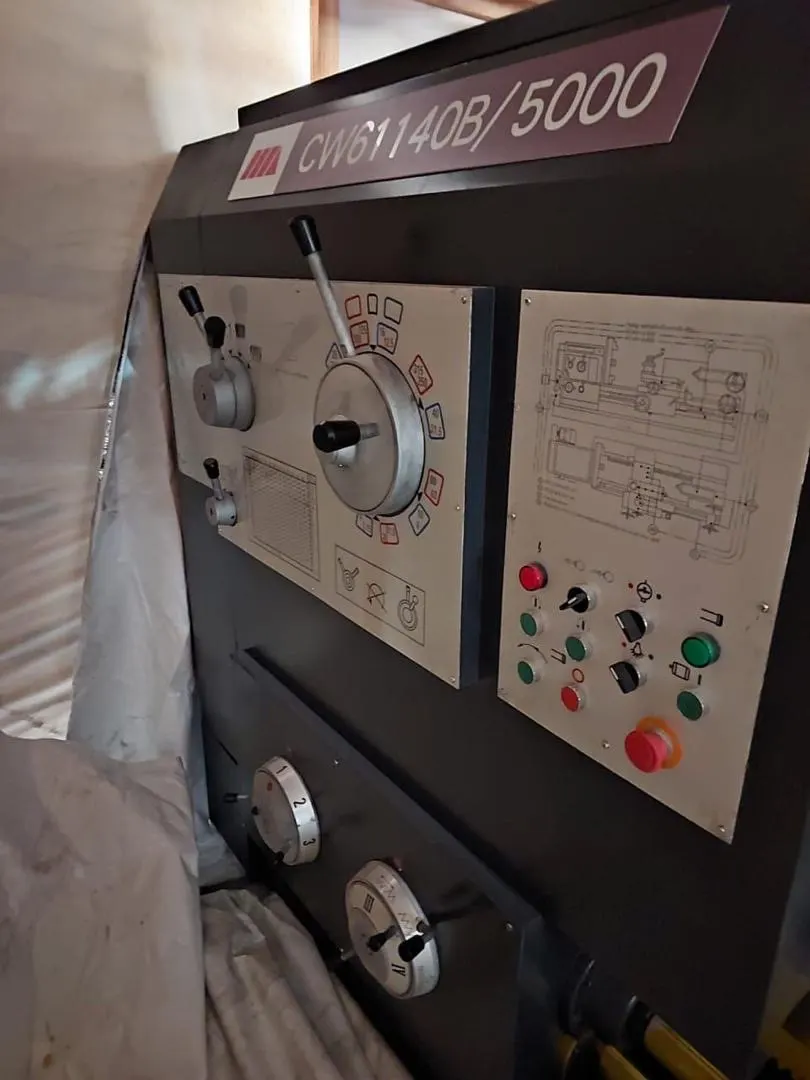

شناسه: CW61140B/5000
تراش سنگین‌کار SMTCL مدل CW61140B/5000 با ساختار بسیار مستحکم، برای ماشین‌کاری قطعات بزرگ و سنگین با طول بین دو مرغک ۵۰۰۰ میلی‌متر طراحی شده است. قطر گردش ۱۴۰۰ میلی‌متر روی ریل و ظرفیت تحمل قطعه تا ۶۰۰۰ کیلوگرم، امکان انجام عملیات سنگین روی انواع قطعات صنعتی را فراهم می‌کند. اسپیندل قدرتمند با سوراخ عبوری ۱۳۰ میلی‌متر و موتور اصلی ۲۲ کیلووات، دستگاه را برای تراشکاری، بورینگ، پیشانی‌تراشی و رزوه‌کاری سنگین مناسب ساخته است. CW61140B/5000 با بهره‌گیری از بدنه و ریل‌های مستحکم و سیستم‌های حرکتی قدرتمند، گزینه‌ای مناسب برای صنایع سنگین، نفت و پتروشیمی، ریلی و ساخت قطعات بزرگ محسوب می‌شود.
- برندsmtcl
- مشخصه فنی
- ساختار بدنه
- وضعیت موجودیموجود
Why This Machine
مشخصات فنی،انتخاب مطمئن کارگاه
ساختار بستر دستگاه با طراحی تقویت‌شده، صلبیت بالایی ایجاد کرده و در برابر ارتعاشات ناشی از عملیات ماشین‌کاری سنگین پایداری مناسبی دارد. مکانیزم حرکت سریع ساپورت و کنترل هیدرولیکی جهت چرخش و ترمز اسپیندل، سرعت و سهولت کار اپراتور را در فرآیند ماشین‌کاری افزایش می‌دهد. سیستم روانکاری اجباری هدستاک و طراحی مناسب مجموعه‌های حرکتی، به عملکرد پایدار و کاهش استهلاک اجزای دستگاه کمک می‌کند. این مدل قابلیت اجرای عملیات متنوعی مانند تراش سطوح استوانه‌ای و مخروطی، پیشانی‌تراشی، رزوه‌زنی و ایجاد شیارهای روغن و جای‌خار را فراهم می‌کند.
- نوع دستگاه: تراش افقی سنگین‌کار، Conventional / Manual
- مدل: CW61140B/5000
- فاصله بین دو مرغک: ۵۰۰۰ میلی‌متر
- حداکثر طول قطعه‌کار: ۵۰۰۰ میلی‌متر
- حداکثر طول تراشکاری: ۴۸۰۰ میلی‌متر
- حداکثر قطر گردش روی ریل: ۱۴۰۰ میلی‌متر
- حداکثر قطر گردش روی ساپورت: حدود ۱۰۱۵ میلی‌متر
- عرض ریل دستگاه: ۷۵۵ میلی‌متر
- حداکثر وزن قطعه‌کار: ۶۰۰۰ کیلوگرم
- اسپیندل
- قطر سوراخ اسپیندل: ۱۳۰ میلی‌متر
- نوع دماغه اسپیندل: A2-15، با ۸ عدد پیچ M22
- مخروط داخلی اسپیندل: 1:20 / Metric No.140
- تعداد دورهای اسپیندل: ۲۱ دور در حالت Forward و ۱۲ دور در Reverse
- محدوده سرعت Forward: ۳٫۱۵ تا ۳۱۵ دور بر دقیقه
- محدوده سرعت Reverse: ۳٫۵ تا ۲۹۱ دور بر دقیقه
- سیستمم پیشروی و رزوه‌زنی
- تعداد پیشروی طولی: ۵۶ مرحله
- تعداد پیشروی عرضی: ۵۶ مرحله
- پیشروی طولی: ۰٫۱ تا ۱۲ میلی‌متر بر دور
- پیشروی عرضی: ۰٫۰۵ تا ۶ میلی‌متر بر دور
- پیشروی ساپورت فوقانی: ۰٫۰۲۵ تا ۳ میلی‌متر بر دور
- رزوه متریک: ۴۴ نوع، از ۱ تا ۱۲۰ میلی‌متر
- رزوه اینچی: ۳۱ نوع، از ۲۸ تا ¼ TPI
- رزوه مدول: ۴۵ نوع، از ۰٫۵ تا ۶۰
- رزوه Diametral Pitch: ۳۸ نوع، از ½ تا ۵۶ DP
- ساپورت و ابزارگیر
- حداکثر کورس ساپورت عرضی: ۵۸۰ میلی‌متر
- کورس ساپورت فوقانی: ۳۰۰ میلی‌متر
- زاویه چرخش ابزارگیر: ±۹۰ درجه
- مقطع ابزار: ۴۵×۴۵ میلی‌متر
- فاصله محور اسپیندل تا سطح ابزارگیر: ۴۸ میلی‌متر
- قطر غلاف مرغک: ۱۶۰ میلی‌متر
- کورس غلاف مرغک: ۳۰۰ میلی‌متر
- مخروط مرغک: Morse No.6
- توان موتور اصلی: ۲۲ کیلووات
- موتور حرکت سریع: ۱٫۵ کیلووات
- سرعت حرکت سریع طولی: حدود ۳۷۴۰ میلی‌متر بر دقیقه
- سرعت حرکت سریع عرضی: حدود ۱۸۷۰ میلی‌متر بر دقیقه
- سرعت حرکت سریع ساپورت فوقانی: حدود ۹۳۵ میلی‌متر بر دقیقه
تراشکاری عمومیقطعات خودروقالب و فیکسچر
| برند | smtcl |
|---|---|
| مشخصه فنی | |
| ساختار بدنه | |
| وضعیت موجودی | موجود |
| نحوه تأمین | از انبار شرکت |
| پشتیبانی | نصب، تراز و مشاوره فنی |
