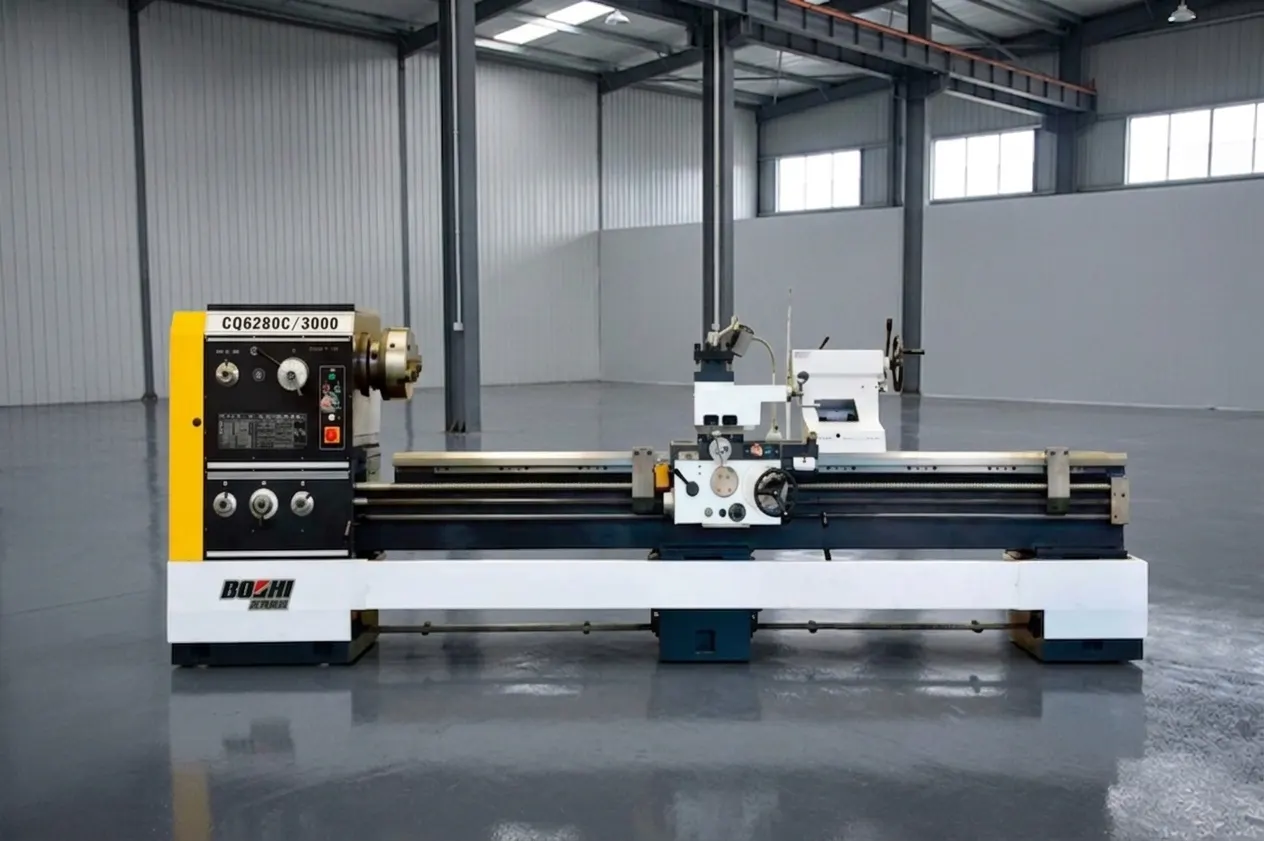

دستگاه تراش ۳ متر باوجی

Why This Machine

مشخصات فنی،انتخاب مطمئن کارگاه

این مدل برای استفاده مداوم در محیط صنعتی آماده شده است. قبل از سفارش، مشخصات را با نیاز خط تولید خود مقایسه کنید یا از کارشناسان خدایار بخواهید جایگزین مناسب را پیشنهاد دهند.

• حداکثر قطر گردش روی ریل دستگاه ۸۰۰ میلی‌متر است
• قطر سوراخ عبوری اسپیندل ۱۰۵ میلی‌متر است.
• حداکثر قطر گردش روی ساپورت دستگاه ۵۶۰ میلی‌متر است.
• حداکثر قطر گردش در قسمت گپ دستگاه ۱۰۰۰ میلی‌متر است.
• طول مؤثر قسمت گپ دستگاه ۲۴۰ میلی‌متر است.
• طول بین دو مرغک دستگاه ۳۰۰۰ میلی‌متر است.
• حداکثر طول اسمی قطعه کار ۳۰۰۰ میلی‌متر است.
• حداکثر طول تراشکاری مفید برای نسخه ۳۰۰۰ میلی‌متری حدود ۲۹۵۰ میلی‌متر است.
• ارتفاع محور اسپیندل نسبت به بستر دستگاه حدود ۴۰۰ میلی‌متر است.
• نوع دستگاه تراش یونیورسال افقی سنگین‌کار و از نوع Gap Bed است
• قطر قسمت ابتدایی سوراخ اسپیندل ۱۱۳ میلی‌متر است.
• مخروط سوراخ اسپیندل دارای نسبت ۱:۲۰ است.
• دماغه اسپیندل از نوع ISO 702/II No.8 Cam-Lock است.
• اسپیندل دستگاه دارای ۱۲ مرحله سرعت است.
• محدوده سرعت اسپیندل ۳۰ تا ۱۴۰۰ دور بر دقیقه است.
• توان موتور اصلی دستگاه ۷٫۵ کیلووات است.
• موتور اصلی سه‌فاز بوده و مشخصات رایج آن ۱۴۵۰ دور بر دقیقه در فرکانس ۵۰ هرتز است.
• فرکانس کاری قابل ارائه ۵۰ یا ۶۰ هرتز است.
• مرغک دستگاه دارای غلاف با قطر ۹۰ میلی‌متر است.
• کورس غلاف مرغک ۱۵۰ میلی‌متر است.
• مخروط مرغک MT5 است.
• قابلیت تنظیم عرضی مرغک حدود ±۱۵ میلی‌متر است.
• قلم‌گیر دستگاه چهارخانه و چهار ایستگاهه است.
• ابعاد مقطع ابزار قابل استفاده ۲۵×۲۵ میلی‌متر است.
• کورس طولی ساپورت مرکب حدود ۱۴۵ میلی‌متر است.
• کورس ساپورت عرضی حدود ۳۲۰ میلی‌متر است.
• دستگاه دارای ۶۵ نوع نرخ پیشروی طولی است.
• محدوده پیشروی طولی ۰٫۰۶۳ تا ۲٫۵۲ میلی‌متر بر دور است.
• دستگاه دارای ۶۵ نوع نرخ پیشروی عرضی است.
• محدوده پیشروی عرضی ۰٫۰۲۷ تا ۱٫۰۷ میلی‌متر بر دور است.
• دستگاه قابلیت تراش رزوه متریک را دارد.
• تعداد رزوه‌های متریک ۲۲ حالت است.
• محدوده رزوه متریک ۱ تا ۱۴ میلی‌متر است.
• دستگاه قابلیت تراش رزوه اینچی را دارد.
• تعداد رزوه‌های اینچی ۲۵ حالت است.
• محدوده رزوه اینچی حدود ۲۸ تا ۲ دنده بر اینچ است.
• دستگاه قابلیت تراش رزوه مدول را دارد.
• تعداد رزوه‌های مدول ۱۸ حالت است.
• محدوده رزوه مدول ۰٫۵ تا ۷ است.
• دستگاه قابلیت تراش رزوه Diametral Pitch یا DP را دارد.
• تعداد حالت‌های رزوه DP برابر با ۲۴ حالت است.
• محدوده رزوه DP از ۵۶ تا ۴ DP است.
• سرعت حرکت سریع طولی ساپورت حدود ۴٫۵ متر بر دقیقه در فرکانس ۵۰ هرتز است.
• در فرکانس ۶۰ هرتز سرعت حرکت سریع طولی می‌تواند حدود ۵٫۴ متر بر دقیقه باشد.
• سرعت حرکت سریع عرضی حدود ۱٫۹ متر بر دقیقه در فرکانس ۵۰ هرتز است.
• در فرکانس ۶۰ هرتز سرعت حرکت سریع عرضی حدود ۲٫۳ متر بر دقیقه است.
• ابعاد کلی دستگاه CQ6280C/3000 تقریباً ۴۵۶۵ میلی‌متر طول، ۱۳۴۰ میلی‌متر عرض و ۱۴۹۰ میلی‌متر ارتفاع است.
• ابعاد بسته‌بندی دستگاه حدود ۴۸۰۰×۱۳۰۰×۱۸۸۰ میلی‌متر گزارش شده است.
• وزن خالص دستگاه در منابع مختلف حدود۳۲۰۰ کیلوگرم اعلام شده است؛ وزن دقیق به پیکربندی و تجهیزات همراه دستگاه بستگی دارد.
• دستگاه قابلیت تراشکاری قطرهای خارجی و داخلی را دارد.
• دستگاه برای پیشانی‌تراشی و تراش سطوح دوار مناسب است.
• دستگاه قابلیت تراش مخروطی را دارد.
• دستگاه قابلیت بورینگ داخلی را دارد.
• دستگاه قابلیت سوراخ‌کاری و برقوکاری را دارد.
• دستگاه قابلیت شیارزنی و عملیات ایجاد روغن‌خور را دارد.
• دستگاه قابلیت ماشین‌کاری قطعات تخت و قطعات با شکل‌های غیرمنظم را نیز دارد.
• وجود سوراخ اسپیندل ۱۰۵ میلی‌متری امکان عبور میلگرد و شفت‌های با قطر زیاد را فراهم می‌کند.
• دستگاه دارای سیستم پیشروی متریک و امکان پیکربندی برای سیستم اینچی است.
• سیستم ترمز دستگاه می‌تواند شامل ترمز دستی و ترمز پایی باشد.
