در بسیاری از کارگاه‌های تراشکاری، دستگاه‌های کوچک و متوسط پاسخگوی سفارش‌های روزمره هستند. اما زمانی که طول قطعات افزایش پیدا می‌کند، تجهیزات معمولی ممکن است ظرفیت لازم را نداشته باشند.
دستگاه تراش سه متری برای کارگاه‌هایی مناسب است که به ماشین‌کاری شفت‌ها، محورها، غلتک‌ها و سایر قطعات صنعتی بلند نیاز دارند.
این دستگاه در صنایع قطعه‌سازی، تعمیرات ماشین‌آلات، ساخت تجهیزات صنعتی و مجموعه‌هایی که قطعات سفارشی تولید می‌کنند کاربرد دارد. با این حال، خرید دستگاه تراش سه متری همیشه بهترین انتخاب نیست. برای تصمیم‌گیری صحیح باید نوع قطعات، حجم سفارش، ظرفیت وزنی دستگاه، فضای کارگاه و هزینه سرمایه‌گذاری بررسی شود.
دستگاه تراش سه متری چیست؟

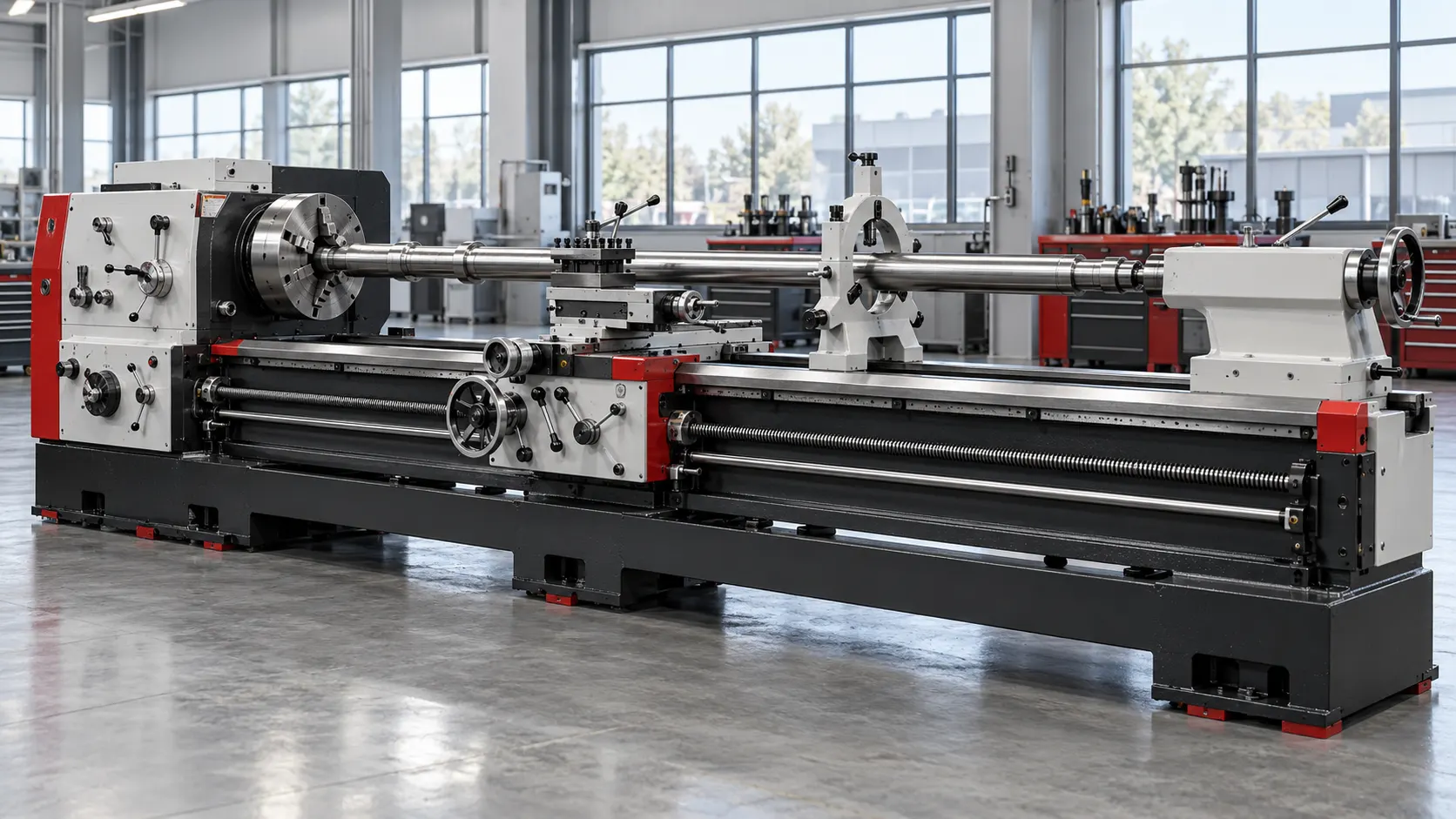

دستگاه تراش سه متری نوعی ماشین تراش صنعتی است که با ظرفیت طولی اسمی حدود سه متر شناخته می‌شود. این دستگاه برای ماشین‌کاری قطعات دوار طراحی شده و بسته به مدل، می‌تواند عملیات روتراشی، پیشانی‌تراشی، رزوه‌زنی، شیارزنی و داخل‌تراشی را انجام دهد.
نکته مهم این است که عبارت سه متری الزاماً به معنای امکان تراشکاری یک قطعه سه متری در هر شرایطی نیست. هنگام استفاده از سه‌نظام، ابزارگیر، مرغک یا سایر متعلقات، طول مؤثر ماشین‌کاری ممکن است کمتر از فاصله اسمی بین دو مرغک باشد.
دستگاه تراش سه متری چه تفاوتی با مدل‌های کوچک‌تر دارد؟
اصلی‌ترین تفاوت، ظرفیت پذیرش قطعات بلندتر است. با این حال، در بسیاری از مدل‌های صنعتی، افزایش طول دستگاه با نیاز به بستر مستحکم‌تر و تجهیزات مناسب نگهداری قطعه همراه می‌شود. این موضوع به‌خصوص هنگام ماشین‌کاری شفت‌های بلند اهمیت دارد؛ زیرا تغییر شکل قطعه در اثر نیروهای برش و وزن خود قطعه می‌تواند روی دقت نهایی تأثیر بگذارد.
دستگاه تراش سه متری برای چه کارگاه‌هایی مناسب است؟
۱. کارگاه‌های ساخت و تعمیر شفت صنعتی
یکی از مهم‌ترین کاربردهای دستگاه تراش سه متری، ماشین‌کاری شفت‌ها و محورهای نسبتاً بلند است. شفت‌ها در سیستم‌های انتقال قدرت، پمپ‌ها، گیربکس‌ها، نوار نقاله‌ها و ماشین‌آلات تولیدی استفاده می‌شوند. در این فعالیت‌ها، امکان نگهداری مناسب قطعه و کنترل هم‌محوری اهمیت زیادی دارد.
دستگاه تراش سه متری می‌تواند برای عملیات زیر کاربرد داشته باشد:
- کاهش یا اصلاح قطر شفت
- ماشین‌کاری محل نشیمن بلبرینگ
- ایجاد پله روی محور
- رزوه‌زنی انتهای شفت
- اصلاح سطوح فرسوده
- ماشین‌کاری قطعات جدید بر اساس نقشه مهندسی
البته انتخاب دستگاه باید با توجه به وزن، قطر و طول واقعی شفت انجام شود.
۲. کارخانه‌های قطعه‌سازی صنعتی
کارخانه‌هایی که قطعات مورد استفاده در تجهیزات صنعتی تولید می‌کنند، ممکن است با سفارش‌هایی مواجه شوند که از ظرفیت دستگاه‌های یک یا دو متری خارج هستند. در چنین شرایطی، دستگاه تراش سه متری می‌تواند امکان پذیرش طیف وسیع‌تری از سفارش‌ها را فراهم کند. برای واحدهای تولیدی، انتخاب دستگاه مناسب ممکن است به کاهش برون‌سپاری برخی عملیات نیز کمک کند؛ مشروط بر اینکه تعداد سفارش‌ها سرمایه‌گذاری انجام‌شده را توجیه کند.
۳. کارگاه‌های تعمیرات ماشین‌آلات سنگین
در تعمیرات صنعتی، گاهی امکان جایگزینی سریع قطعه وجود ندارد و بازسازی آن از نظر فنی و اقتصادی مناسب‌تر است. برای مثال، یک محور صنعتی ممکن است به اصلاح سطح، ساخت بوش یا بازسازی محل نشیمن یاتاقان نیاز داشته باشد. دستگاه تراش سه متری می‌تواند در چنین فعالیت‌هایی کاربرد داشته باشد، به شرط آنکه وضعیت قطعه، روش بستن و ظرفیت ماشین با عملیات مورد نظر سازگار باشند.
۴. کارگاه‌های ساخت غلتک و رولر
غلتک‌ها در بسیاری از خطوط تولید و انتقال مواد استفاده می‌شوند. برخی از این قطعات طول زیادی دارند و ماشین‌کاری آن‌ها نیازمند دستگاهی با ظرفیت مناسب است. هنگام تراش غلتک، علاوه بر طول قطعه، کنترل خمش، لنگی و کیفیت سطح اهمیت دارد. برای قطعات بلند ممکن است استفاده از لینت ثابت یا متحرک ضروری باشد.
۵. کارگاه‌های تولید تجهیزات سفارشی
کارگاه‌هایی که بر اساس نقشه مشتری فعالیت می‌کنند، معمولاً با قطعاتی در ابعاد مختلف مواجه می‌شوند. وجود دستگاه سه متری می‌تواند انعطاف‌پذیری تولید را افزایش دهد، اما تصمیم خرید باید بر اساس سفارش‌های واقعی و پیش‌بینی‌پذیر انجام شود.
مهم‌ترین مشخصات فنی دستگاه تراش سه متری
هنگام خرید دستگاه تراش سه متری باید مشخصات زیر با دقت بررسی شوند.
| مشخصه فنی | اهمیت |
|---|---|
| فاصله بین دو مرغک | تعیین ظرفیت طولی |
| قطر گردش روی بستر | محدودیت قطر قطعه |
| قطر گردش روی ساپورت | فضای عملیاتی ابزار و قطعه |
| قطر سوراخ اسپیندل | عبور مواد اولیه از داخل اسپیندل |
| توان موتور | توان لازم برای عملیات برش |
| گشتاور اسپیندل | اهمیت در تراشکاری با دور پایین |
| عرض بستر | یکی از عوامل مؤثر بر صلبیت |
| ظرفیت تحمل وزن | تعیین وزن مجاز قطعه و روش نگهداری |
| محدوده سرعت | انتخاب دور مناسب برای متریال و قطر قطعه |
| تجهیزات پشتیبانی | مهار و کاهش خمش قطعات بلند |
هیچ‌کدام از این مشخصات نباید به‌تنهایی مبنای انتخاب دستگاه قرار گیرد.
معرفی دستگاه تراش سه متری باوجی
دستگاه‌های تراش باوجی از جمله ماشین‌آلاتی هستند که برای عملیات مختلف تراشکاری صنعتی عرضه می‌شوند. در خانواده تراش سنتر ۶۶ باوجی معرفی‌شده توسط ماشین‌سازی خدایار، ظرفیت‌های طولی مختلفی از جمله سه متر وجود دارد.
| مشخصه | مقدار معرفی‌شده |
|---|---|
| قطر گردش روی بستر | ۶۶۰ میلی‌متر |
| قطر گردش روی ساپورت | ۴۲۰ میلی‌متر |
| قطر گردش روی قسمت بازشو | ۸۷۰ میلی‌متر |
| قطر سوراخ اسپیندل | ۱۰۵ میلی‌متر |
| توان موتور اصلی | ۷٫۵ کیلووات |
| ظرفیت طولی خانواده | ۱۰۰۰ تا ۳۰۰۰ میلی‌متر |
این جدول مربوط به خانواده دستگاه‌های معرفی‌شده است. هنگام خرید نمونه سه متری باید کاتالوگ، ظرفیت وزنی، تجهیزات همراه و مشخصات همان دستگاه بررسی شود.
اهمیت استحکام بستر در تراش سه متری
در دستگاه‌های بلند، کیفیت ساخت بستر و نحوه نصب اهمیت ویژه‌ای دارد. اگر دستگاه به‌درستی تراز نشده باشد یا بستر صلبیت کافی نداشته باشد، ممکن است مشکلاتی مانند ایجاد مخروط ناخواسته، لرزش و افت کیفیت سطح رخ دهد. بنابراین وزن دستگاه به‌تنهایی معیار کافی برای ارزیابی استحکام نیست و طراحی سازه، وضعیت ریل‌ها و روش نصب نیز باید بررسی شوند. برای جزئیات اجرایی، مقاله راهنمای نصب و ترازکردن دستگاه تراش را مطالعه کنید.
تفاوت دستگاه تراش دو متری و سه متری
| معیار | تراش دو متری | تراش سه متری |
|---|---|---|
| ظرفیت طولی اسمی | حدود ۲ متر | حدود ۳ متر |
| کاربرد اصلی | قطعات با طول متوسط | قطعات بلندتر |
| فضای مورد نیاز | کمتر | بیشتر |
| نیاز به تجهیزات مهار | بر اساس مشخصات قطعه | برای شفت‌های بلند اهمیت ویژه دارد |
| هزینه حمل | وابسته به مدل | معمولاً بیشتر در مدل‌های مشابه |
| انعطاف در پذیرش شفت بلند | محدودتر | بیشتر |
| انتخاب اقتصادی | کارگاه‌های دارای سفارش متوسط | کارگاه‌های دارای سفارش بلند و مستمر |
دستگاه سه متری الزاماً قدرت براده‌برداری بیشتری نسبت به دستگاه دو متری ندارد. برای مقایسه قدرت واقعی، باید توان، گشتاور، صلبیت و ظرفیت وزنی مدل‌های مورد نظر بررسی شوند. اطلاعات تکمیلی را در مقاله قیمت و راهنمای خرید دستگاه تراش دو متری ببینید.
نقش لینت در تراشکاری قطعات بلند
یکی از چالش‌های تراشکاری قطعات بلند، احتمال خمش و لرزش قطعه است. اگر طول قطعه نسبت به قطر آن زیاد باشد، نیروی برش می‌تواند باعث انحراف و کاهش دقت شود. برای کنترل این وضعیت از تجهیزات نگهدارنده استفاده می‌شود.
لینت ثابت چیست؟
لینت ثابت وسیله‌ای برای پشتیبانی از قطعه در موقعیت مشخصی از بستر دستگاه است. این ابزار برای نگهداری بخشی از شفت و کاهش جابه‌جایی آن هنگام عملیات مناسب کاربرد دارد.
لینت متحرک چیست؟
لینت متحرک معمولاً همراه با ساپورت حرکت می‌کند و می‌تواند در نزدیکی ناحیه برش، از قطعه پشتیبانی کند. انتخاب میان لینت ثابت و متحرک به شکل قطعه، عملیات ماشین‌کاری و نحوه دسترسی ابزار بستگی دارد. استفاده صحیح از لینت مستلزم تنظیم دقیق و رعایت الزامات ایمنی است.
قیمت دستگاه تراش سه متری چگونه تعیین می‌شود؟
- برند و مدل: تفاوت در طراحی، کیفیت قطعات و تجهیزات باعث اختلاف قیمت می‌شود.
- سال ساخت و وضعیت دستگاه: دستگاه نو و کارکرده شرایط قیمت‌گذاری متفاوتی دارند.
- ظرفیت وزنی و ابعادی: دستگاه‌هایی با ظرفیت بیشتر ممکن است ساختار سنگین‌تر و قیمت بالاتری داشته باشند.
- تجهیزات جانبی: وجود لینت، سه‌نظام، چهار‌نظام، مرغک و تجهیزات اندازه‌گیری در قیمت مؤثر است.
- شرایط بازار: هزینه تأمین و حمل ماشین‌آلات وارداتی می‌تواند در طول زمان تغییر کند.
بنابراین بدون تعیین مدل دقیق، اعلام یک قیمت ثابت برای تمام دستگاه‌های سه متری صحیح نیست. موجودی تجهیزات و قطعات یدکی دستگاه تراش نیز باید در هزینه مالکیت در نظر گرفته شود.
پنج نکته مهم پیش از خرید دستگاه تراش سه متری
۱. ابعاد واقعی قطعات را مشخص کنید
قبل از خرید، نقشه بزرگ‌ترین قطعاتی را که قرار است ماشین‌کاری کنید بررسی کنید.
۲. وزن قطعه را در نظر بگیرید
یک شفت بلند با قطر زیاد ممکن است وزن قابل‌توجهی داشته باشد. ظرفیت مجاز دستگاه باید از کاتالوگ بررسی شود.
۳. شرایط نصب را ارزیابی کنید
مسیر ورود دستگاه، فضای کارگاهی، کف و فونداسیون مورد نیاز باید پیش از خرید مشخص شوند.
۴. تجهیزات مهار قطعات بلند را بررسی کنید
وجود لینت مناسب و تجهیزات مرغک برای بسیاری از عملیات بلندتراشی مهم است.
۵. هزینه بهره‌برداری را محاسبه کنید
مصرف انرژی، ابزار برش، تعمیرات، روغن‌کاری و زمان راه‌اندازی بخشی از هزینه واقعی دستگاه هستند.
سؤالات متداول
دستگاه تراش سه متری برای چه کاری مناسب است؟
برای ماشین‌کاری شفت‌ها، محورها، غلتک‌ها و سایر قطعات دوار بلند، مشروط بر تطابق ابعاد و وزن آن‌ها با ظرفیت دستگاه.
آیا با تراش سه متری می‌توان قطعات کوچک تراشید؟
بله. دستگاه سه متری می‌تواند قطعات کوتاه را نیز ماشین‌کاری کند، اما برای کارگاه‌هایی که فقط قطعات کوچک تولید می‌کنند ممکن است انتخاب اقتصادی نباشد.
قیمت دستگاه تراش سه متری باوجی چقدر است؟
قیمت به مدل، مشخصات، وضعیت دستگاه، تجهیزات همراه و شرایط روز بازار بستگی دارد و باید استعلام شود.
آیا تراش سه متری به لینت نیاز دارد؟
برای برخی قطعات بلند و باریک، استفاده از تجهیزات پشتیبانی مانند لینت ضروری یا بسیار مفید است. تصمیم نهایی به نسبت طول به قطر، شرایط برش و دستورالعمل دستگاه بستگی دارد.
تفاوت دستگاه تراش سه متری و پنج متری چیست؟
مهم‌ترین تفاوت، ظرفیت طولی است. دستگاه پنج متری برای قطعات بلندتر طراحی می‌شود، اما ابعاد، وزن، هزینه نصب و نیازهای بهره‌برداری آن نیز باید جداگانه ارزیابی شوند.
جمع‌بندی؛ آیا خرید دستگاه تراش سه متری انتخاب مناسبی است؟
دستگاه تراش سه متری برای کارگاه‌هایی مناسب است که بخش قابل‌توجهی از سفارش‌های آن‌ها شامل قطعات دوار بلند است. این دستگاه می‌تواند در قطعه‌سازی، ساخت شفت، تعمیرات صنعتی و تولید تجهیزات سفارشی کاربرد داشته باشد.
با این حال، خرید آن باید بر اساس نیاز واقعی کارگاه، مشخصات قطعات، ظرفیت وزنی دستگاه و هزینه‌های نصب و بهره‌برداری انجام شود.
برای بررسی دستگاه تراش سه متری باوجی، دریافت اطلاعات فنی و استعلام قیمت روز، با کارشناسان ماشین‌سازی خدایار تماس بگیرید.
