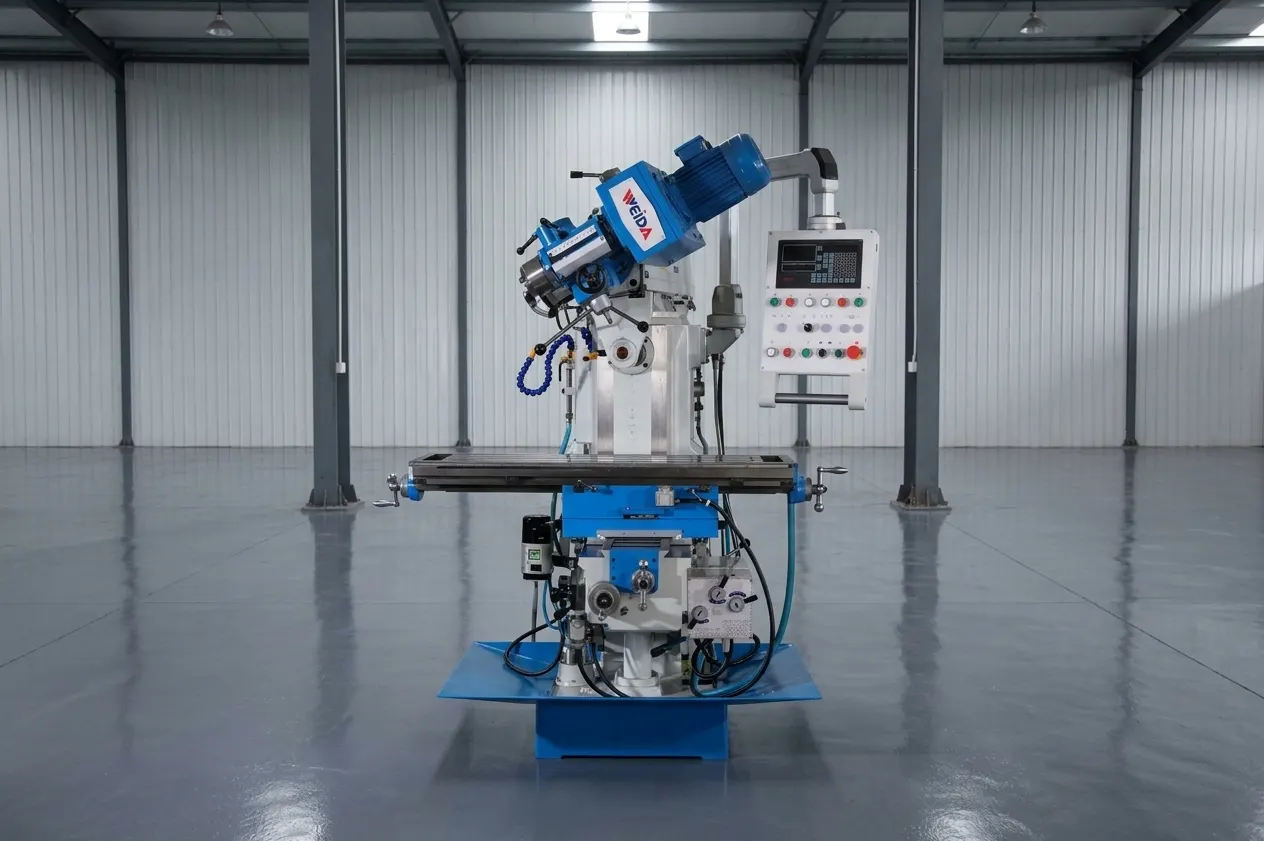

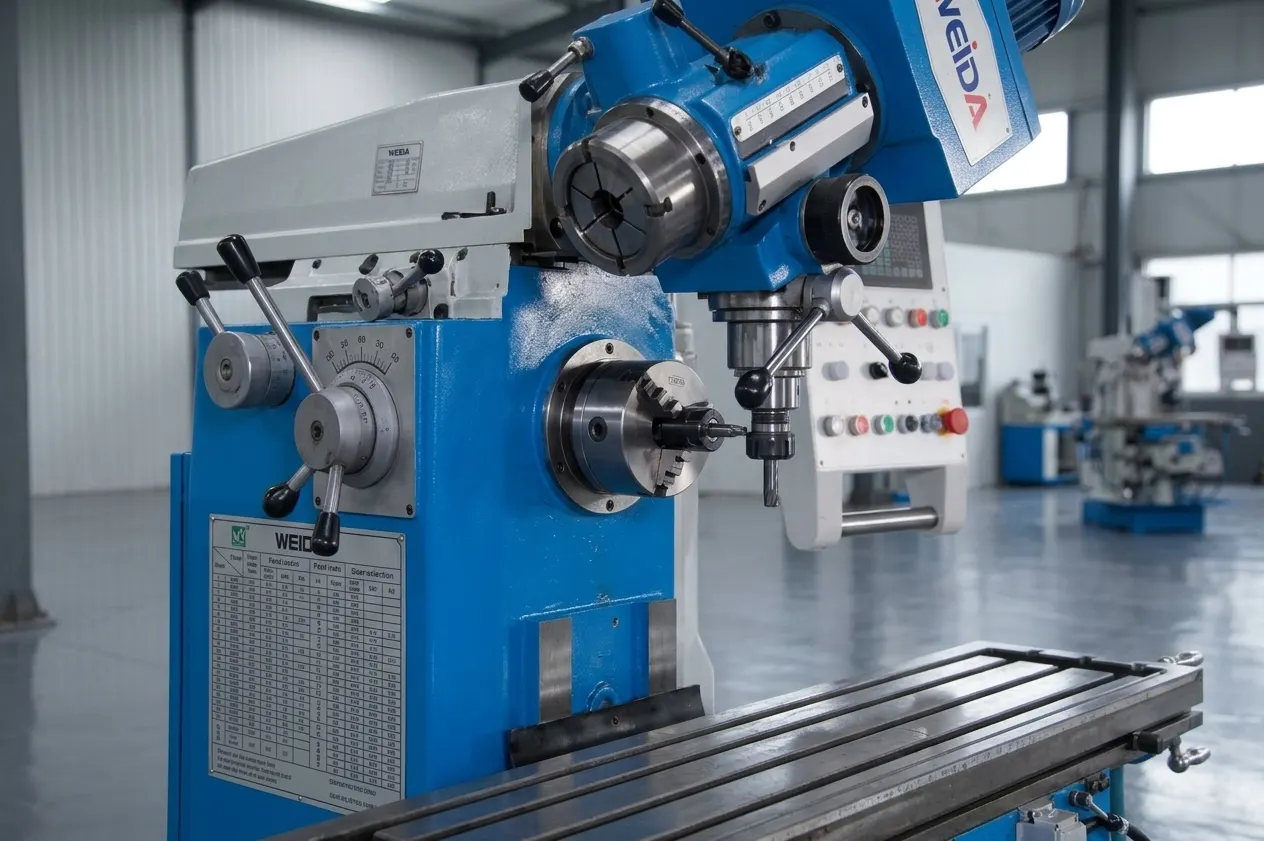

فرز ویدا

Why This Machine

مشخصات فنی،انتخاب مطمئن کارگاه

فرز ویدا با برخورداری از میز کار بزرگ و سیستم پیشروی سه‌محوره، کنترل مناسبی روی قطعه و فرآیند ماشین‌کاری ایجاد می‌کند. قابلیت تنظیم زاویه هد عمودی تا ۴۵ درجه، امکان اجرای عملیات متنوع و ماشین‌کاری قطعات با هندسه‌های مختلف را فراهم می‌سازد. تنوع گسترده سرعت اسپیندل و قابلیت انجام عملیات‌هایی مانند شیارزنی، سوراخ‌کاری، کف‌تراشی و فرزکاری، کاربرد دستگاه را افزایش داده است. طراحی این دستگاه به گونه‌ای است که در کنار کاربری ساده، انعطاف‌پذیری بالایی برای انجام پروژه‌های مختلف صنعتی و ساخت قطعات فراهم می‌کند.

• مدل دستگاه XZ6350ZS است.
• برند دستگاه WEIDA یا ویدا است.
• نوع دستگاه فرز یونیورسال و دریل فرز منوال است.
• دستگاه دارای قابلیت فرزکاری عمودی و افقی است.
• میز دستگاه دارای ابعاد ۱۲۷۰×۳۲۰ میلی‌متر است.
• میز دستگاه دارای سه شیار T شکل است.
• عرض شیارهای T حدود ۱۴ میلی‌متر است.
• فاصله بین شیارهای T حدود ۶۳ میلی‌متر است.
• حداکثر ظرفیت بارگذاری میز حدود ۲۵۰ تا ۳۰۰ کیلوگرم است.
• حرکت طولی میز در محور X حدود ۷۳۰ تا ۷۵۰ میلی‌متر است.
• حرکت عرضی میز در محور Y حدود ۲۷۰ میلی‌متر است.
• حرکت عمودی میز در محور Z حدود ۳۳۰ تا ۴۰۰ میلی‌متر است.
• دستگاه دارای پیشروی اتوماتیک در سه محور است.
• سرعت پیشروی طولی و عرضی میز حدود ۳۰ تا ۷۲۰ میلی‌متر بر دقیقه است.
• سرعت پیشروی سریع در محور X و Y حدود ۱۰۷۰ میلی‌متر بر دقیقه است.
• سرعت حرکت سریع محور Z حدود ۵۳۵ میلی‌متر بر دقیقه است.
• اسپیندل عمودی دستگاه دارای مخروط ISO40 است.
• اسپیندل افقی دستگاه نیز دارای مخروط ISO40 است.
• محدوده سرعت اسپیندل عمودی حدود ۹۰ تا ۲۰۰۰ دور بر دقیقه است.
• اسپیندل عمودی دارای ۸ مرحله سرعت است.
• محدوده سرعت اسپیندل افقی حدود ۶۰ تا ۱۳۵۰ دور بر دقیقه است.
• اسپیندل افقی دارای ۱۲ مرحله سرعت است.
• کورس اسپیندل عمودی ۱۲۰ میلی‌متر است.
• حداکثر قطر سوراخ‌کاری دستگاه حدود ۳۰ میلی‌متر است.
• حداکثر قطر سوراخ‌کاری اتوماتیک حدود ۱۴ میلی‌متر در چدن است.
• حداکثر قطر فرزکاری پیشانی حدود ۱۲۵ میلی‌متر است.
• حداکثر قطر فرزکاری عمودی حدود ۲۵ میلی‌متر است.
• حداکثر ظرفیت قلاویزکاری حدود M16 است.
• فاصله نوک اسپیندل عمودی تا سطح میز حدود ۱۲۰ تا ۵۰۰ میلی‌متر است.
• فاصله محور اسپیندل عمودی تا سطح ستون حدود ۲۲۰ تا ۵۶۰ میلی‌متر است.
• فاصله محور اسپیندل افقی تا سطح میز حدود ۰ تا ۳۸۰ میلی‌متر است.
• حرکت بازوی دستگاه حدود ۴۰۰ میلی‌متر است.
• کلگی دستگاه قابلیت چرخش حدود ±۴۵ درجه را دارد.
• موتور اصلی اسپیندل دستگاه ۲٫۲ کیلووات است.
• موتور پیشروی دستگاه حدود ۱٫۱ کیلووات است.
• توان موتور پمپ خنک‌کاری حدود ۰٫۰۹ کیلووات است.
• دستگاه دارای سیستم خنک‌کاری است.
• دستگاه دارای قابلیت تنظیم و کنترل سرعت اسپیندل است.
• دستگاه برای فرزکاری سطوح مختلف و شیارزنی مناسب است.
• دستگاه برای سوراخ‌کاری و برقوکاری مناسب است.
• دستگاه برای قلاویزکاری مناسب است.
• دستگاه برای فرزکاری پیشانی و فرزکاری عمودی مناسب است.
• دستگاه قابلیت ماشین‌کاری سطوح زاویه‌دار را دارد.
• دستگاه قابلیت فرزکاری افقی را نیز دارد.
• وزن خالص دستگاه حدود ۱۶۵۰ کیلوگرم است.
• ابعاد کلی دستگاه حدود ۱۶۸۰×۱۶۴۰×۲۲۰۰ میلی‌متر است.
