اره نواری CNC

شناسه: BS-500G

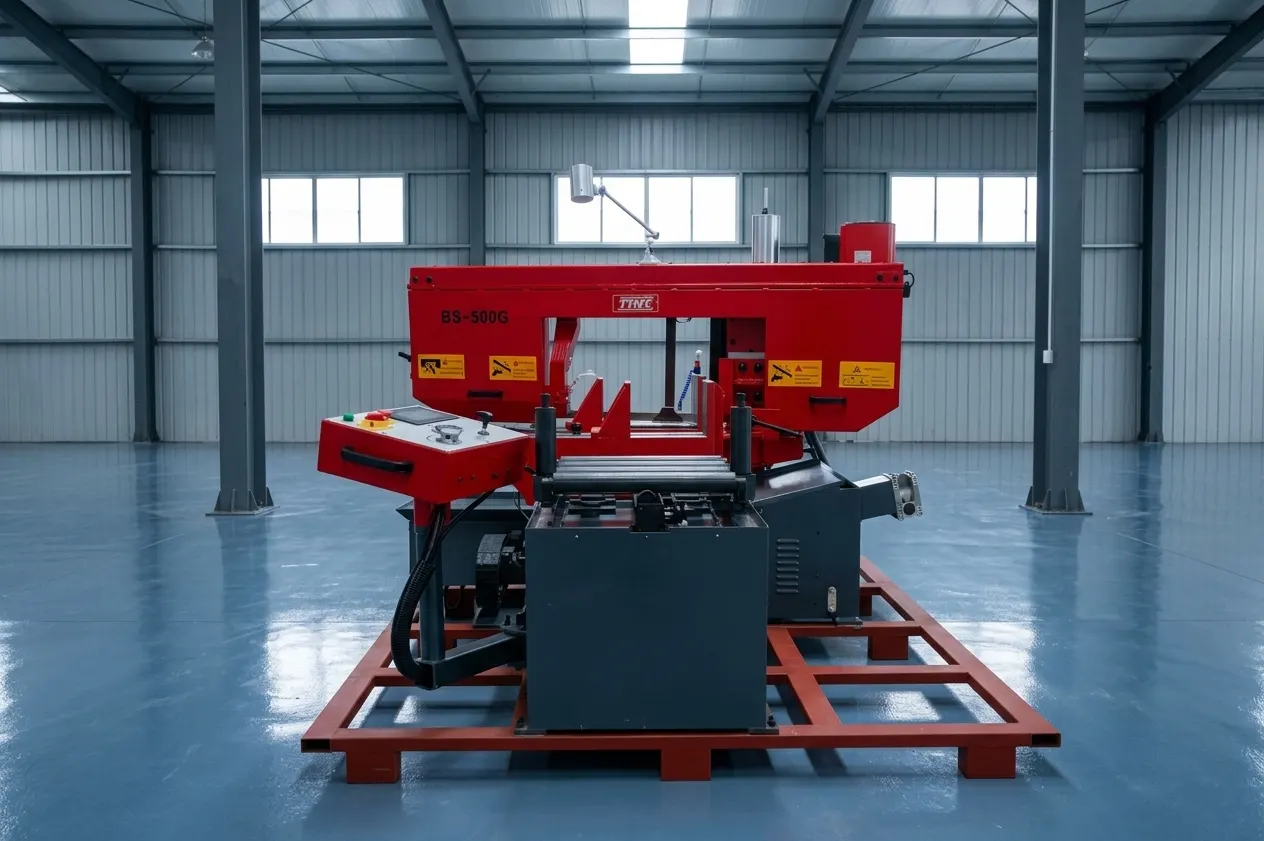

اره نواری BS-500G یک دستگاه صنعتی قدرتمند برای برش انواع مقاطع فلزی، لوله‌ها، پروفیل‌ها و قطعات فولادی در ابعاد مختلف است. ساختار مستحکم دستگاه در کنار سیستم کنترل اتوماتیک، امکان انجام برش‌های پیوسته و یکنواخت را در فرآیندهای تولیدی فراهم می‌کند. قابلیت تنظیم زاویه برش تا ۴۵ درجه، انعطاف‌پذیری دستگاه را برای اجرای پروژه‌های متنوع و برش قطعات با زوایای مختلف افزایش داده است. BS-500G با ظرفیت برش بالا و تجهیزات کامل، گزینه‌ای مناسب برای خطوط تولید، کارگاه‌های سازه فلزی و مجموعه‌های صنعتی پرتولید محسوب می‌شود.

BS-500Gشناسه محصول
TTMCبرند دستگاه
موجودوضعیت موجودی
پشتیبانی فنینصب و مشاوره

برندBAVJI
مشخصه فنیظرفیت برش ۲۶۰ میلی‌متر
سیستم خنک‌کاریسیستم خنک‌کاری مایع
وضعیت موجودیموجود

Why This Machine

مشخصات فنی،انتخاب مطمئن کارگاه

سیستم کشش و هدایت تیغه در این مدل به‌گونه‌ای طراحی شده که حرکت تیغه را در طول فرآیند برش پایدار نگه دارد. مکانیزم هیدرولیکی گیره، قطعه کار را با فشار مناسب ثابت کرده و از جابه‌جایی آن هنگام برش جلوگیری می‌کند. وجود سیستم خنک‌کاری و تخلیه براده نیز به کنترل شرایط کاری و افزایش عمر مفید تیغه کمک می‌کند. ترکیب این امکانات، BS-500G را به دستگاهی مناسب برای استفاده مداوم و اجرای عملیات برش با کیفیت یکنواخت تبدیل کرده است.

ساختار دستگاه: ستونی / Single Column
نوع برش: برش مستقیم و زاویه‌ای

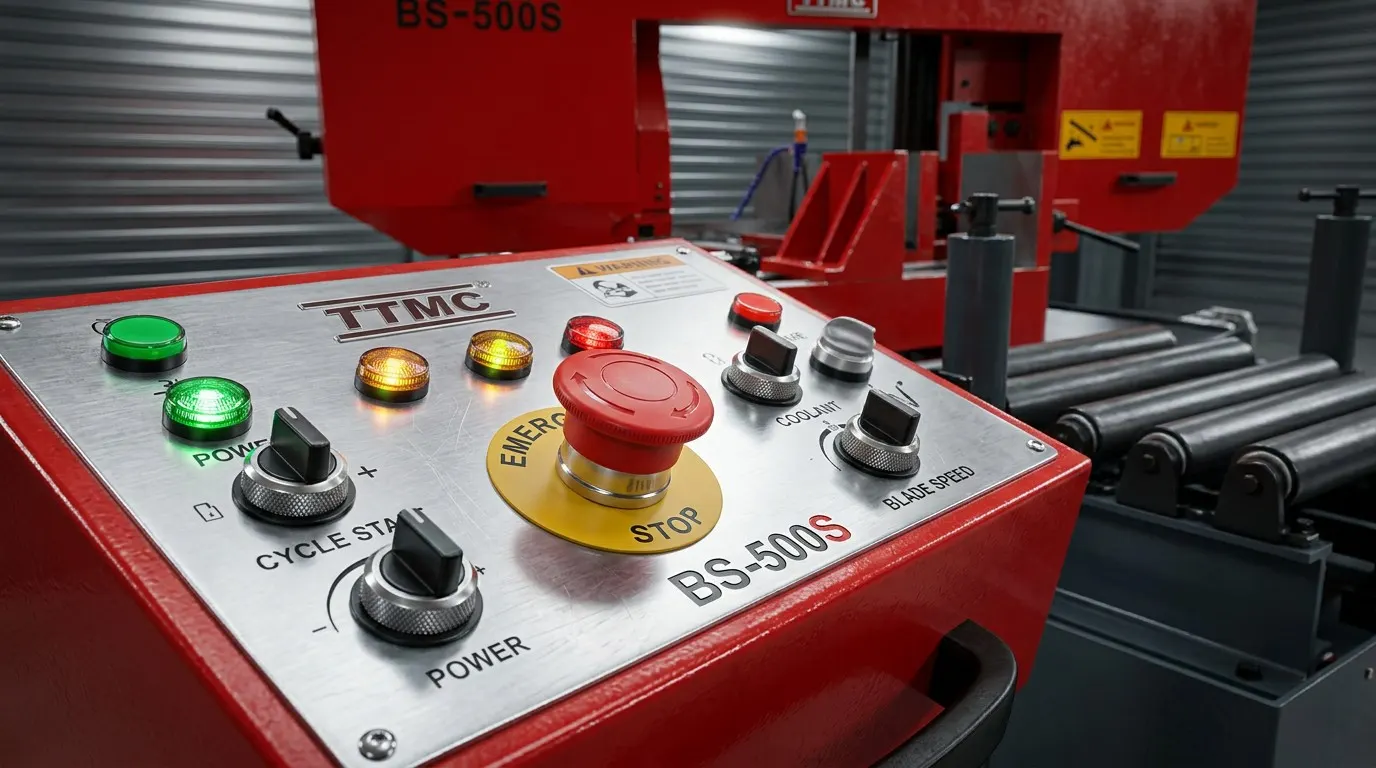

کنترل دستگاه: CNC با کنترل PLC
حداکثر ظرفیت برش گرد در زاویه ۹۰ درجه: ۳۵۰ میلی‌متر
حداکثر ظرفیت برش مستطیلی در زاویه ۹۰ درجه: ۵۰۰ × ۳۵۰ میلی‌متر
حداکثر ظرفیت برش گرد در زاویه ۴۵ درجه: ۳۳۰ میلی‌متر
حداکثر ظرفیت برش مستطیلی در زاویه ۴۵ درجه: ۳۳۰ × ۳۵۰ میلی‌متر
ابعاد تیغه: ۴۱۸۰ × ۳۴ × ۱٫۱ میلی‌متر
عرض تیغه: ۳۴ میلی‌متر
ضخامت تیغه: ۱٫۱ میلی‌متر
طول تیغه: ۴۱۸۰ میلی‌متر
نوع تیغه: نواری بیمتال
سرعت برش تیغه: در نسخه‌های مختلف این مدل حدود ۰ تا ۶۰/۶۳ متر بر دقیقه گزارش شده است.
نوع انتقال قدرت تیغه: گیربکسی
موتور اصلی: ۳٫۷ کیلووات، سرووموتور
سیستم کنترل: PLC
سیستم گیره: هیدرولیکی
سیستم تغذیه قطعه: اتوماتیک
حداکثر طول پیشروی در هر سیکل: ۵۰۰ میلی‌متر
قابلیت چرخش فریم اره: تا ۴۵ درجه
حرکت فریم اره: اتوماتیک
سیستم تنظیم سرعت تیغه: سرووموتور با قابلیت تغییر سرعت
سیستم خنک‌کاری: دارد
سیستم جمع‌آوری براده: دارد
براده‌کش / چیپ‌کانوایر: دارد
چراغ کار: دارد
سیستم کشش تیغه: هیدرولیکی
گیره‌های هیدرولیکی: مجهز به گیره‌های نگهدارنده قطعه
امکان برش دسته‌ای قطعات: دارد؛ با استفاده از گیره‌های هیدرولیکی مخصوص
موتور و سیستم‌های جانبی
موتور اصلی اره: ۳٫۷ کیلووات سروو
موتور هیدرولیک: حدود ۰٫۷۵ کیلووات
موتور سیستم خنک‌کاری: در برخی نسخه‌ها حدود ۰٫۰۴۵ تا ۰٫۰۹ کیلووات
مخزن هیدرولیک: حدود ۵۵ لیتر
مخزن روغن خنک‌کاری: حدود ۱۶ لیتر
دقت و عملکرد
دقت تغذیه قطعه: حدود ۰٫۱ میلی‌متر در ۱۰۰ میلی‌متر
دقت طول برش اعلام‌شده: حدود ±۰٫۲ میلی‌متر در طول ۱۰۰۰ میلی‌متر
دقت عمود بودن برش: حدود ۰٫۳ میلی‌متر در قطر ۱۰۰ میلی‌متر
ارتفاع میز کار: حدود ۸۲۰ میلی‌متر
نوع فریم: فریم چرخان / Rotary Saw Bow
زاویه‌های قابل تنظیم: ۰ تا ۴۵ درجه
ابعاد و وزن
ابعاد کلی یا بسته‌بندی اعلام‌شده : حدود ۲۲۳۰ × ۲۲۲۰ × ۱۷۰۰ میلی‌متر
وزن خالص: حدود ۲۷۰۰ کیلوگرم
وزن ناخالص: حدود ۲۹۰۰ کیلوگرم
تجهیزات و امکانات استاندارد
تیغه نواری بیمتال
سیستم خنک‌کاری
چراغ روشنایی محل کار
سیستم جمع‌آوری براده
گیره هیدرولیکی
سیستم تغذیه اتوماتیک
کنترل PLC
سیستم تغییر سرعت تیغه با سرووموتور
سیستم کشش تیغه
فریم چرخان اتوماتیک
میز یا رولیک ورودی و خروجی قطعه

برش مقاطعآماده‌سازی موادکارگاه فلزکاری

جدول مشخصات
برند	BAVJI
مشخصه فنی	ظرفیت برش ۲۶۰ میلی‌متر
سیستم خنک‌کاری	سیستم خنک‌کاری مایع
وضعیت موجودی	موجود
نحوه تأمین	از انبار شرکت
پشتیبانی	نصب، تراز و مشاوره فنی
