ساپورت دستگاه تراش؛ انواع و نقش آن در دقت کار
مقدمه
در صنعت تراشکاری، دستگاه تراش مجموعه‌ای از اجزای حیاتی است که هماهنگی آن‌ها کیفیت و دقت نهایی قطعه را تضمین می‌کند. یکی از مهم‌ترین این اجزا ساپورت دستگاه تراش است. ساپورت نقش اساسی در نگهداری و حرکت ابزار برشی ایفا می‌کند و به اپراتور اجازه می‌دهد تا عملیات تراشکاری را با دقت، سرعت و ایمنی بیشتری انجام دهد.
اگر سه‌نظام و چهار‌نظام وظیفه نگهداشتن قطعه را بر عهده دارند، ساپورت دستگاه تراش مسئول کنترل ابزار برشی است. در واقع می‌توان گفت ساپورت مانند دست ماهر اپراتور عمل می‌کند، با این تفاوت که به‌صورت مکانیکی و بسیار دقیق این کار را انجام می‌دهد.
ساپورت دستگاه تراش چیست؟

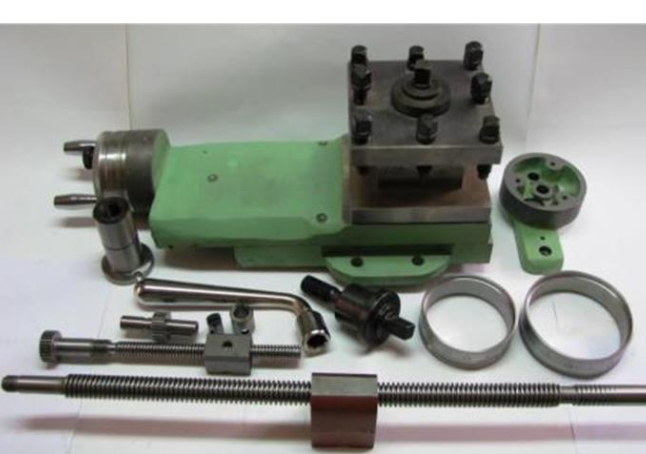

ساپورت بخشی از دستگاه تراش است که ابزار برشی روی آن نصب می‌شود. این بخش قابلیت حرکت در جهات مختلف را دارد و امکان کنترل دقیق بر روی عملیات تراشکاری را فراهم می‌کند.
ویژگی‌های اصلی ساپورت:
-
امکان حرکت در راستای طولی و عرضی
-
قابلیت نصب انواع ابزار برشی
-
تنظیم زوایا برای عملیات خاص مانند پیچ‌تراشی
-
افزایش دقت و کیفیت سطح نهایی قطعه
اجزای اصلی ساپورت دستگاه تراش
ساپورت از بخش‌های مختلفی تشکیل شده که هرکدام وظیفه خاصی دارند:
-
ساپورت طولی (Longitudinal Carriage): حرکت در امتداد محور اصلی دستگاه.
-
ساپورت عرضی (Cross Slide): حرکت عمود بر محور اصلی.
-
ساپورت مرکب (Compound Rest): امکان حرکت در زاویه‌های مختلف.
-
ابزارگیر (Tool Post): محل نصب ابزار برشی.
-
سیستم قفل‌کننده: برای ثابت نگهداشتن ساپورت در هنگام عملیات.
انواع ساپورت دستگاه تراش
۱. ساپورت طولی
حرکت در راستای محور اصلی (Z-axis) را ممکن می‌سازد. این نوع ساپورت بیشتر برای روتراشی و کف‌تراشی قطعات بلند استفاده می‌شود.
۲. ساپورت عرضی
حرکت عمود بر محور اصلی (X-axis) را انجام می‌دهد. از این ساپورت برای تغییر قطر قطعه و انجام عملیات شیارزنی یا برش‌های سطحی استفاده می‌شود.
۳. ساپورت مرکب
این ساپورت قابلیت حرکت در زاویه‌های مختلف (معمولاً تا ۴۵ درجه) را دارد. بیشترین کاربرد آن در پیچ‌تراشی و فرم‌تراشی است.
۴. ساپورت بالایی (Tool Post)
بخشی که ابزار روی آن نصب می‌شود. این قسمت امکان تنظیم سریع ابزار و تغییر آن‌ها را فراهم می‌کند.
نقش ساپورت در دقت کار
دقت یک عملیات تراشکاری به عوامل متعددی بستگی دارد:
-
کیفیت ابزار برشی
-
استحکام گیره‌بندی قطعه (سه‌نظام یا چهار‌نظام)
-
و در نهایت، دقت حرکت ساپورت
اگر ساپورت دچار لقی یا خطا باشد، نتیجه کار سطحی ناصاف و غیر دقیق خواهد بود. به همین دلیل نگهداری ساپورت و تنظیم صحیح آن اهمیت زیادی دارد.
کاربردهای مختلف ساپورت در تراشکاری
-
روتراشی: با استفاده از ساپورت طولی
-
کف‌تراشی: ترکیب حرکت طولی و عرضی
-
شیارزنی: حرکت عرضی با ابزار خاص
-
پیچ‌تراشی: استفاده از ساپورت مرکب در زاویه مشخص
-
فرم‌تراشی: تنظیم زوایای ابزار برای تولید اشکال خاص
تفاوت ساپورت دستی و خودکار
-
دستی: اپراتور با اهرم یا چرخ‌دنده حرکت را کنترل می‌کند.
-
خودکار (CNC): حرکات با دقت میکرونی و به‌صورت برنامه‌ریزی‌شده انجام می‌شوند.
نگهداری و سرویس ساپورت دستگاه تراش
برای افزایش طول عمر ساپورت و دقت کار، رعایت نکات زیر ضروری است:
-
روغن‌کاری منظم پیچ‌ها و ریل‌ها
-
تمیزکاری روزانه از براده‌ها و آلودگی‌ها
-
تنظیم و سفت کردن پیچ‌های قفل‌کننده
-
بررسی و رفع لقی احتمالی
خطاهای رایج در کار با ساپورت دستگاه تراش
-
لقی ساپورت: منجر به لرزش و کاهش دقت.
-
انتخاب نادرست ابزار: باعث فشار بیش‌ازحد روی ساپورت می‌شود.
-
عدم روغن‌کاری: افزایش سایش و استهلاک.
-
استفاده نادرست از ساپورت مرکب: ایجاد رزوه‌های ناقص یا فرم‌های اشتباه.
مقایسه ساپورت دستگاه تراش منوال و CNC
| ویژگی | ساپورت دستگاه منوال | ساپورت دستگاه CNC |
|---|---|---|
| دقت حرکت | وابسته به اپراتور | دقت میکرونی |
| سرعت عملیات | متوسط | بسیار بالا |
| انعطاف‌پذیری | محدود | امکان برنامه‌ریزی گسترده |
| هزینه نگهداری | پایین | بیشتر (نیاز به متخصص) |
نقش ساپورت در افزایش بهره‌وری کارگاه
یک ساپورت سالم و دقیق می‌تواند:
-
کیفیت قطعات را افزایش دهد.
-
زمان عملیات را کاهش دهد.
-
باعث صرفه‌جویی در مصرف ابزار برشی شود.
-
ضایعات تولیدی را کمتر کند.
نقش ساپورت در کنار سه‌نظام و چهار‌نظام
اگر ساپورت مسئول نگهداشتن ابزار است، سه‌نظام و چهار‌نظام مسئول نگهداشتن قطعه هستند. هماهنگی این دو بخش، دقت نهایی تراشکاری را تضمین می‌کند.
پرسش‌های متداول (FAQ)
۱. ساپورت دستگاه تراش چه وظیفه‌ای دارد؟
کنترل ابزار برشی و امکان حرکت دقیق در جهات مختلف.
۲. بهترین ساپورت برای پیچ‌تراشی کدام است؟
ساپورت مرکب با قابلیت حرکت زاویه‌ای.
۳. چگونه می‌توان لقی ساپورت را برطرف کرد؟
با تنظیم پیچ‌ها و روغن‌کاری منظم.
۴. آیا ساپورت در دستگاه CNC وجود دارد؟
بله، اما حرکت آن‌ها به‌صورت اتوماتیک و برنامه‌ریزی‌شده است.
۵. چه عواملی باعث کاهش عمر ساپورت می‌شوند؟
عدم روغن‌کاری، استفاده نادرست و فشار بیش‌ازحد روی ساپورت.
جمع‌بندی
ساپورت دستگاه تراش یکی از حیاتی‌ترین اجزای این ماشین است که نقش تعیین‌کننده‌ای در دقت، کیفیت و سرعت تراشکاری دارد. آشنایی با انواع ساپورت، نحوه استفاده صحیح و نگهداری منظم آن به صنعتگران کمک می‌کند تا بهره‌وری کارگاه خود را افزایش دهند.
